在追求高密度、高效率的现代电源设计中，滤波电感的选择直接关系到系统的稳定性与EMI性能。轴向电感凭借其经典结构，与贴片电感代表的SMT技术路线，究竟谁能胜出？本文将透过实测数据与核心参数对比，为您提供一份清晰的电源滤波电感选型指南。
基础认知：结构差异与应用场景
电感选型的第一步是理解其物理本质。轴向电感与贴片电感最根本的区别在于封装与安装方式，这直接决定了它们的应用领域和性能边界。
轴向电感：传统通孔焊接的“老将”
轴向电感采用引线从元件两端轴向引出，需通过通孔焊接在PCB上。其结构通常允许使用更粗的漆包线和更大的磁芯，从而在相同体积下实现更低的直流电阻和更高的饱和电流。这种设计使其天生适用于处理大纹波电流、需要高可靠性的场景，例如工控电源、大功率LED驱动和车载转换器。
贴片电感：SMT自动化的“新锐”
贴片电感专为表面贴装技术设计，直接焊接在PCB焊盘上。它极大地节省了垂直空间，是实现电路板小型化、高密度集成的关键。其生产工艺高度自动化，一致性好，非常适合消费电子、通信模块等大批量、高自动化的生产环境。然而，其小型化也带来了散热和功率处理能力的挑战。

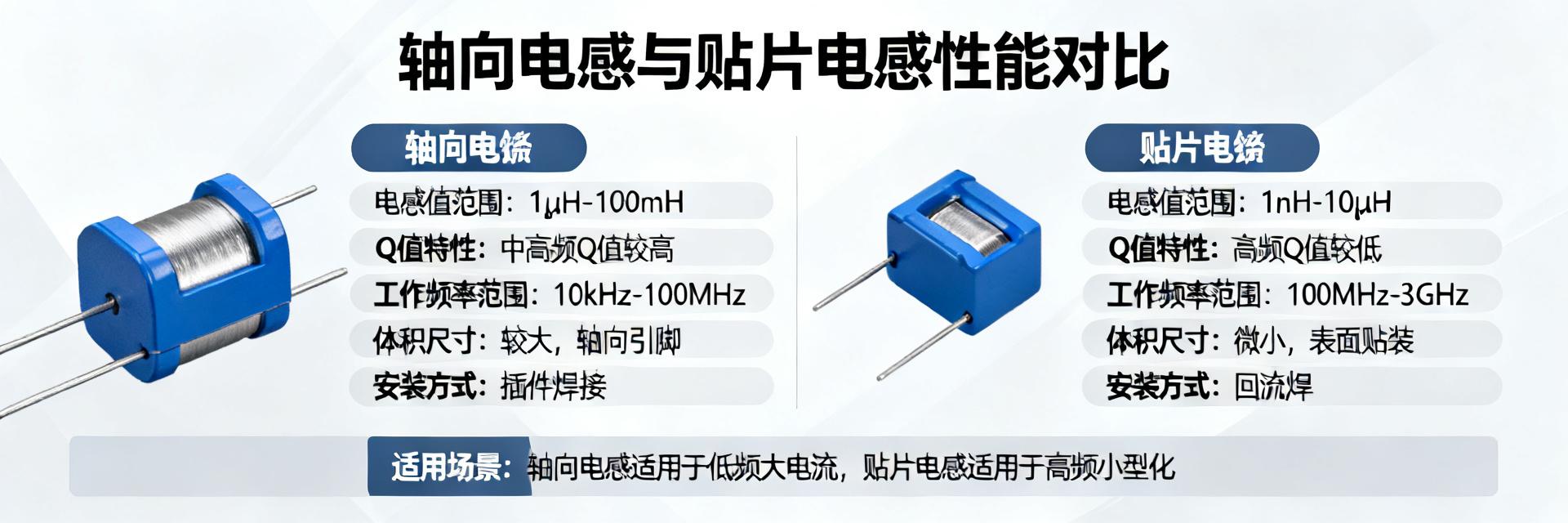

性能数据深度PK：关键参数实测对比
脱离数据谈优劣都是空谈。以下通过核心电气参数的对比，揭示两类电感在不同维度的真实表现。
直流电阻（DCR）与饱和电流（Isat）对决
实测表明，在相同电感量和近似体积下，轴向电感因其更优的绕线空间和磁芯尺寸，通常能实现比贴片电感低20%-40%的DCR，以及高出15%-30%的饱和电流。这意味着在电源滤波应用中，轴向电感能更高效地处理大电流，减少热损耗。
频率特性与Q值分析：谁更适应高频开关？
随着开关电源频率向MHz级迈进，电感的频率特性至关重要。贴片电感由于结构紧凑、寄生参数小，其自谐振频率通常远高于同规格的轴向电感，在高频下的性能衰减更平缓。Q值（品质因数）方面，在数百kHz至数MHz的常用开关频率范围内，优质的多层或绕线式贴片电感往往能提供更高的Q值，这意味着更低的自身损耗，有利于提升转换效率。
实战应用场景匹配指南
大功率、高纹波电流场景
对于输出电流大、纹波要求严格的电源，如服务器电源、工业电机驱动等，轴向电感的低DCR和高饱和电流特性成为首选。它能有效降低热应力，确保系统在恶劣环境下长期稳定运行。
高密度、自动化生产场景
在智能手机、物联网设备、笔记本电脑等空间极其宝贵的领域，贴片电感是不可替代的选择。其SMT兼容性支持全自动贴装，极大提高了生产效率和一致性，是实现产品轻薄化、小型化的核心。
选型决策树：五步锁定最佳方案
首先评估最大连续电流和峰值电流。若峰值电流 > 3A且对温升敏感，优先考虑轴向电感；小电流信号滤波则选贴片。
高度受限必须采用表贴；若空间充足且追求性价比，轴向电感在性能上可能更具优势。
常见设计误区与优化建议
误区：盲目追求小尺寸导致过热饱和
为了节省空间而选择过小的电感，是导致电源效率低下甚至失效的主要原因。电感在额定电流下工作温升过高，或接近饱和区，会使其电感量骤降，失去滤波作用，导致输出电压纹波急剧增大。
建议：利用仿真工具预评估滤波效果
在PCB布局定型前，强烈建议使用SPICE等仿真工具，将电感的实际模型（包含DCR、饱和曲线、寄生电容）代入电路进行仿真。这可以提前预判电源滤波效果，优化参数，避免昂贵的改板成本。
关键摘要
- 结构定场景：轴向电感通孔安装，适合高功率、高可靠性设计；贴片电感SMT封装，是实现小型化、自动化生产的核心。
- 数据见真章：轴向电感通常在DCR和饱和电流上占优，而贴片电感在高频特性和自谐振频率方面表现更佳。
- 选型有路径：遵循从“电流需求”到“工艺评估”的决策树，可以系统化地在轴向电感与贴片电感间做出平衡性能、成本与可靠性的最优选择。
常见问题解答
Q: 在电源滤波电路中，可以随意用贴片电感替换轴向电感吗？
不可以随意替换。必须严格核对关键参数，尤其是饱和电流和直流电阻。贴片电感在体积上通常更小，其饱和电流可能低于轴向电感。直接替换可能导致高负载时饱和失效，造成电源纹波超标甚至损坏后级电路。
Q: 如何判断一个电感是否工作在饱和状态？
最直接的方法是监测电感电流波形。如果电流波形在峰值处出现急剧上翘（非平滑三角波），则可能已进入饱和区。此外，体异常发热、输出纹波突然增大也是典型现象。建议峰值电流低于电感饱和电流的80%。
Q: 对于高频开关电源，选择电感时最应关注什么参数？
最应关注频率特性。一是自谐振频率（SRF），必须远高于开关频率；二是高频下的等效串联电阻（ESR）。选择在目标频率下具有低ESR和高Q值的型号，对提升系统效率至关重要。
